Helikální výztuž z nerezové oceli představuje vysoce účinný způsob, jak zajistit dodatečné zpevnění konstrukcí postižených trhlinami. Správná sanace betonu spočívá v přesném vyfrézování drážek a následném vlepení prutů do kvalitní polymer-cementové malty, čímž se obnoví celistvost a statická únosnost zdiva či betonových prvků.
Co si zapamatovat
- Helikální výztuž je vyrobena z nerezové oceli s pevností v tahu až 1013 MPa (pro 8 mm pruty).
- Pruty jsou dostupné v průměrech 3 až 12 mm, s běžnou délkou 1 metr nebo svazky po 10 metrech.
- Drážky pro vložení výztuže mají rozměry například 35×10 mm pro 1×Ø6 mm prut ve zdivu.
- Výztuže se vkládají 30-50 cm od praskliny, s rozestupy cca 30 cm.
- Pro fixaci se používá tixotropní polymer-cementová malta o vrstvě 8-10 mm.
Co je helikální výztuž a jak funguje při sanaci betonu
Helikální výztuž představuje vysoce účinný prvek pro sanaci betonu, který efektivně řeší statické poruchy a trhliny v nosných prvcích. Tento systém využívá pruty s helikálním profilem vyrobené z korozivzdorné nerezové oceli (např. AISI 304Cu, 1.4301), které se vkládají do drážek vyplněných polymer-cementovou maltou. Tímto způsobem dochází k vytvoření kompozitního spojení, které zajišťuje vysokou pevnost výztuže v tahu i smyku a obnovuje integritu konstrukce.
Co je helikální výztuž a její materiálové vlastnosti
Helikální výztuž je speciálně tvarovaný prut, který vzniká tahem za studena a následným kroucením do helikálního profilu. Tento proces propůjčuje materiálu mimořádnou odolnost vůči korozi a vysokou pevnost v tahu, která dosahuje až 1013 MPa u průměru 8 mm, což je přibližně dvojnásobek oproti běžné betonářské oceli. Pruty jsou dostupné v průměrech 3, 4,5, 6, 8, 10 a 12 mm, přičemž mez kluzu se u běžných průměrů pohybuje v rozmezí 900 až 957 MPa. Korozivzdornost nerezové oceli je kritická pro sanaci betonu v exteriéru, kde konstrukce čelí vlhkosti a solím. Správný výběr průměru výztuže přímo ovlivňuje únosnost sanovaného místa a musí odpovídat statickému posouzení šířky trhliny.
Princip fungování helikální výztuže při sanaci betonu

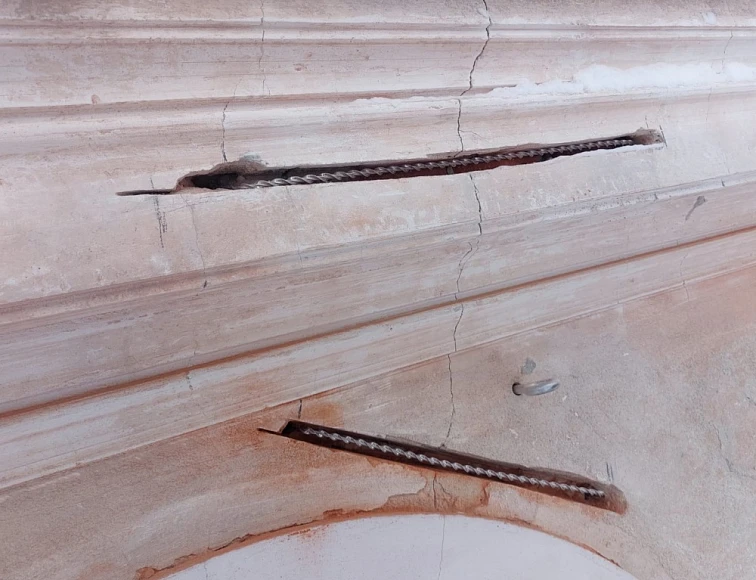

Fungování helikální výztuže spočívá v mechanickém přemostění trhlin a propojení oddělených částí betonu pomocí tixotropní polymer-cementové malty. Po vyfrézování drážky diamantovou frézkou a jejím důkladném vyčištění od prachu se nanese první vrstva malty o tloušťce 8 až 10 mm. Do ní se následně vloží helikální prut, který se překryje druhou vrstvou malty pro zajištění dokonalé adheze.
Odborná rada: Častou chybou při aplikaci je nedostatečné vyčištění drážky od prachu, což snižuje přídržnost malty k podkladu; drážku vždy vyfoukejte stlačeným vzduchem nebo vysajte.

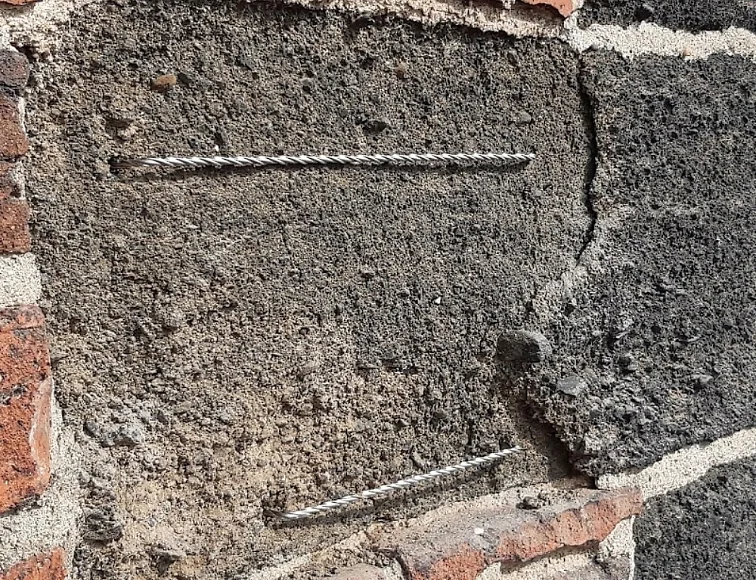

Tato metoda je vhodná pro statické zajištění trhlin, zpevnění říms, nadokenních překladů či rohů budov, kde je vyžadován nenápadný, ale vysoce pevný zásah.
| Parametr | Specifikace |
|---|---|
| Materiál | Nerezová ocel (např. 1.4301) |
| Pevnost v tahu | Až 1013 MPa |
| Standardní délka prutu | 1 m nebo svazek 10 m |
| Doporučená délka přesahu | 40 až 50 cm na každou stranu od trhliny |
| Rozestupy výztuže | Cca 30 cm pro rovnoměrné přenesení sil |
Pro koho se hodí vs. pro koho NE: Tato metoda se ideálně hodí pro sanaci historických objektů a nosných betonových prvků, kde je nutné zachovat vzhled bez bourání. Naopak není vhodná pro sanaci trhlin způsobených aktivním sedáním základů, pokud není předem vyřešena stabilita podloží, nebo pro trhliny s dynamickým pohybem přesahujícím možnosti materiálu.
Příprava betonu a drážek pro instalaci helikální výztuže
Správná příprava podkladu je klíčová pro efektivní sanaci betonu a dlouhodobé dodatečné zpevnění konstrukcí. Pokud vás zajímá, jak správně připravit beton před aplikací helikální výztuže, základem je přesné vyfrézování drážek. Pro standardní prut o průměru 6 mm vytvořte drážku o rozměrech 35 mm do hloubky a 10 mm do šířky. K vrtání drážek doporučuji použít diamantovou frézku, která zajistí čistý řez bez zbytečného narušení okolní struktury betonu.
Po vyfrézování drážky je nezbytné provést důkladné čištění drážky pomocí průmyslového vysavače. Odstranění prachu a uvolněných částic výrazně zvyšuje přídržnost, kterou následně zajistí polymer-cementová malta. Před samotnou aplikací výztuže povrch drážky mírně navlhčete, čímž zabráníte příliš rychlému odsátí vody z čerstvé malty.
Tipy pro efektivní použití helikální výztuže při sanaci betonu
Na co si dát pozor: častá chyba při instalaci je ponechání prachu v drážce, což vede ke snížení pevnosti výztuže a následnému selhání spoje. Helikální výztuž se hodí zejména pro statické zajištění trhlin v pevném betonu, zatímco pro extrémně drolivé nebo degradované materiály není vhodná bez předchozí hloubkové konsolidace. Při výběru materiálu mezi systémy DEK a WEBER sledujte především technické listy výrobce ohledně kompatibility malty s konkrétním typem helikálního profilu.
Jak správně aplikovat helikální výztuž krok za krokem
Správná sanace betonu pomocí helikální výztuže vyžaduje dodržení technologického postupu, který zajistí efektivní přenesení tahových sil napříč trhlinou. Následující návod na aplikaci helikální výztuže pro opravu betonu vám pomůže dosáhnout trvalého zpevnění konstrukce.
Příprava a krácení helikální výztuže
Před samotnou instalací je nutné beton očistit od prachu a volných částí, aby byla zajištěna dokonalá přilnavost malty. Krácení prutů provádějte pákovými nůžkami na kov nebo úhlovou bruskou s řezným kotoučem na nerez. Helikální výztuž musí být připravena v délkách přesahujících trhlinu o 40 až 50 cm na každou stranu. Odborná rada: Při řezání helikálních prutů vždy používejte ochranné brýle, protože odletující kovové špony mohou být nebezpečné. Správně připravené pruty z nerezové oceli zaručují dlouhou životnost a odolnost proti korozi uvnitř betonové matrice.
Nanášení malty a vkládání výztuže

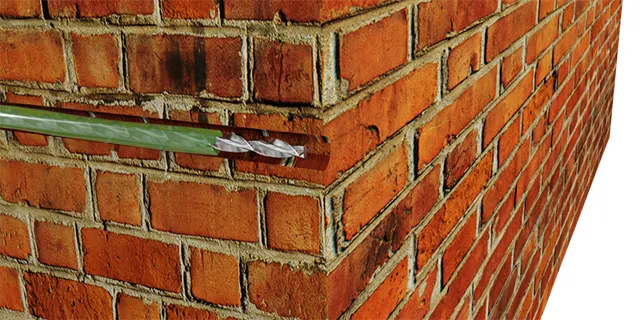

Do předem vyvrtaných nebo vyfrézovaných drážek naneste první vrstvu materiálu. Polymer-cementová malta se aplikuje v tloušťce 8 až 10 mm tak, aby vyplnila dno drážky. Do čerstvé malty následně vtlačte helikální výztuž, přičemž dbejte na to, aby byla v maltě zcela ponořena. Častá chyba: nedostatečné zatlačení výztuže do malty, což vede ke vzniku vzduchových kapes a snížení pevnosti spoje. Helikální profil prutu se v maltě doslova zaklesne a vytvoří tak vysoce odolný mechanický spoj.
Překrytí a dokončení povrchu
Jakmile je prut správně usazen, naneste druhou vrstvu polymer-cementové malty a plochu zarovnejte hladítkem. Tato vrstva by měla zcela překrýt výztuž a vytvořit kompaktní povrch, který je připraven pro finální úpravu fasády nebo nátěr. Pamatujte, že dodatečné zpevnění konstrukcí je závislé na kvalitě vytvrdnutí malty, proto se vyhněte zatěžování opravovaného místa bezprostředně po aplikaci.
Výpočet délky a množství výztuže
Pro zajištění stability konstrukce je klíčové dodržet správné rozestupy výztuže, které se standardně pohybují kolem 30 cm. Celková délka výztuže na každou stranu trhliny musí činit 40 až 50 cm, aby se tahové síly bezpečně přenesly do zdravého betonu.
- Vyměření trhliny – vyznačte si linii drážek kolmo na trhlinu v rozestupech 30 cm.
- Vyfrézování drážky – vytvořte drážku o hloubce cca 30 až 40 mm a šířce 10 až 15 mm.
- Vyčištění spáry – odstraňte veškerý prach stlačeným vzduchem pro maximální přídržnost malty.
- Aplikace výztuže – vložte pruty do připravené malty a překryjte je finální vrstvou.
Tip: Helikální výztuž je vhodná pro sanaci statických trhlin v cihelném i betonovém zdivu, ale není určená pro dilatující spáry, kde dochází k neustálému pohybu konstrukce.
Doporučené parametry a rozměry výztuže podle typu trhliny
Správná volba parametrů helikální výztuže přímo ovlivňuje úspěšnost sanace betonu a efektivitu dodatečného zpevnění konstrukcí. Helikální výztuž standardně využívá průměry prutů od 3 do 12 mm, přičemž její vysoká pevnost v tahu dosahuje hodnot až 1013 MPa. Pro dosažení maximální účinnosti při opravě trhliny vždy přizpůsobte rozměry výztuže hloubce a šířce poškození. Při vrtání drážek platí pravidlo, že šířka řezu musí umožnit dostatečné krytí prutu pomocí polymer-cementové malty.
Technické parametry a dimenzování výztuže
Pro běžné sanace zdiva a betonu se nejčastěji používá průměr 6 mm. Například pro jeden prut o průměru 6 mm je nutné připravit drážku o rozměrech 35×10 mm.
| Průměr prutu (mm) | Pevnost v tahu (MPa) | Typické využití |
|---|---|---|
| 6 mm | 1013 | Standardní trhliny ve zdivu |
| 8 mm | 1013 | Zpevnění překladů a nosníků |
| 10 mm | 1013 | Sanace namáhaných betonových prvků |
Odborná rada: Při výběru materiálu zvažte srovnání helikální výztuže DEK a WEBER pro opravu betonu, neboť oba systémy nabízejí odlišné složení kotevních malt. Častá chyba: podcenění hloubky drážky, která vede k nedostatečnému přenosu sil mezi výztuží a podkladem. Tato metoda se hodí pro stabilizaci statických trhlin, nikoliv pro aktivně se pohybující dilatační spáry.
Tipy a chyby, kterým se vyhnout při použití helikální výztuže
Správná instalace helikální výztuže vyžaduje dodržení technologické kázně, neboť i drobné odchylky od postupu mohou výrazně snížit celkovou pevnost výztuže a stabilitu opravovaného prvku. Následující tipy pro efektivní použití helikální výztuže při sanaci betonu vám pomohou předejít nákladným opravám a zajistit dlouhodobou funkčnost systému.
Vliv klimatu a vlhkosti
Při práci s polymer-cementovou maltou vždy zohledněte aktuální teplotu a vlhkost podkladu. Vysoká vlhkost výrazně ovlivňuje přídržnost malty k betonu a může vést k jejímu předčasnému selhání. Pokud teplota podkladu přesahuje 25 °C, doporučuji aplikovat penetraci ResiPrimer WB. Tento krok zajistí optimální nasákavost povrchu a zamezí rychlému odpaření záměsové vody, což je klíčové pro správné zrání směsi a dodatečné zpevnění konstrukcí.
Časté chyby při aplikaci
Mezi hlavní chyby, kterým se vyhnout při použití helikální výztuže na beton, patří podcenění přípravy podkladu a nedodržení přesné geometrie řezu.
- Nedůsledné čištění drážky od prachu a uvolněných částic brání pevnému spojení malty s betonem; drážku vždy vyčistěte vysáním nebo vyfoukáním.
- Použití nevhodných rozměrů drážek vede k nedostatečnému krytí helikálního profilu, což ohrožuje integritu spoje; pro 1 kus Ø 6 mm prutu v betonu dodržujte rozměr drážky 15/10 mm.
- Nerespektování předepsané hloubky a šířky drážky přímo snižuje únosnost výztuže; při použití 2 kusů Ø 6 mm prutů rozšiřte drážku na 55/10 mm.
- Nedostatečné překrytí výztuže maltou; první vrstva malty musí mít tloušťku 8 až 10 mm, do které se helikální profil následně vtlačí.
Odborná rada: Před aplikací vždy ověřte, zda vrtání drážek odpovídá technickému listu použitého systému, neboť srovnání helikální výztuže DEK a WEBER může odhalit drobné rozdíly v doporučených šířkách spár. Varování: Sanace betonu touto metodou není vhodná pro aktivní trhliny, které stále vykazují pohyb, protože helikální výztuž je navržena pro statické zpevnění, nikoliv pro dilataci. Tato metoda se hodí pro statické zajištění trhlin v betonu, cihle či kameni, ale není vhodná pro konstrukce s dynamickým namáháním, kde dochází k neustálému rozšiřování trhliny.
Technické parametry a instalace
Pro dosažení maximální pevnosti výztuže v tahu, která je u nerezové oceli přibližně dvojnásobná oproti běžné betonářské oceli, dbejte na správné rozestupy výztuže. Pruty vkládejte 30 až 50 cm od trhliny na každou stranu a dodržujte rozestupy mezi jednotlivými pruty cca 30 cm. Pro fixaci používejte výhradně tixotropní polymer-cementovou maltu, která netepelně nesmršťuje a umožňuje aplikaci i nad hlavou. Při krácení prutů používejte pákové nůžky nebo úhlovou brusku, abyste nepoškodili helikální profil výztuže.
Časté dotazy (FAQ) k použití helikální výztuže
Otázka: Co je helikální výztuž a jaké má parametry?
Helikální výztuž je vyrobena z nerezové oceli s průměry 3 až 12 mm a vykazuje pevnost v tahu až 1013 MPa. Používá se k efektivnímu dodatečnému zpevnění konstrukcí z betonu či zdiva.
Otázka: Jak připravit beton pro aplikaci helikální výztuže?
Pro vrtání drážek zvolte rozměry 35×10 mm pro jeden prut o průměru 6 mm. Před nanášením malty drážku důkladně vyčistěte od prachu a mírně navlhčete povrch.
Otázka: Jaký je správný postup aplikace helikální výztuže?
Naneste 8 až 10 mm vrstvu polymer-cementové malty, vtlačte výztuž a překryjte druhou vrstvou malty. Dodržujte rozestupy výztuže 30 cm a přesah 40 až 50 cm za trhlinu.
Otázka: Jaké jsou doporučené rozestupy helikální výztuže při sanaci?
Výztuže se obvykle vkládají v horizontálních rozestupech 30 cm. Pro zajištění stability trhliny musí výztuž zasahovat 30 až 50 cm na každou stranu od poškozeného místa.
Otázka: Jak krájet helikální výztuž na potřebnou délku?
K úpravě rozměrů výztuže použijte pákové nůžky nebo úhlovou brusku. Délku prutů vždy volte s ohledem na velikost trhliny a statické požadavky na sanaci betonu.
Otázka: Kdy je vhodné použít penetrační nátěr ResiPrimer WB?
Při teplotách okolí nad 25 °C doporučuji aplikaci ResiPrimer WB. Tato penetrace zajistí optimální přilnavost polymer-cementové malty k podkladu.
Otázka: Jaká je typická tloušťka vrstvy malty pro fixaci výztuže?
Standardní tloušťka vrstvy polymer-cementové malty pro bezpečné uchycení výztuže činí 8 až 10 mm. Tato vrstva zajišťuje přenos sil mezi výztuží a betonem.
Otázka: Jaké typy prutů helikální výztuže jsou dostupné?
Výrobci nabízejí pruty v průměrech 3, 4,5, 6, 8, 10 a 12 mm. Výběr průměru závisí na požadované pevnosti výztuže pro konkrétní konstrukci.
Otázka: Jaké jsou nejčastější chyby při aplikaci helikální výztuže?
Častá chyba spočívá v nedostatečném vyčištění drážek od úlomků betonu a prachu. Také nesprávné rozměry drážek či aplikace při nevhodných teplotách snižují účinnost sanace.
Otázka: Lze helikální výztuž ohýbat pro specifické konstrukce?
Ano, výztuž lze snadno tvarovat do spon. Ohýbání se využívá zejména u rohů budov, říms nebo kleneb pro zajištění spojitosti konstrukce.
Otázka: Kolik helikální výztuže se používá na 1 m3 betonu při sanaci?
Spotřeba závisí na hustotě trhlin a zvolených rozestupech. U běžných oprav se počítá s rozestupy 30 cm a přesahem 40 až 50 cm na každou stranu trhliny.
Otázka: Jak dlouho trvá sanace betonu pomocí helikální výztuže?
Samotná instalace výztuže a vyplnění drážek maltou trvá několik hodin. Doba tvrdnutí polymer-cementové malty se pohybuje v rozmezí 1 až 2 dnů v závislosti na teplotě.
Otázka: Proč se používá helikální výztuž místo klasické ocelové výztuže?
Nerezová helikální výztuž disponuje vysokou pevností v tahu a vynikající odolností proti korozi. To zaručuje dlouhodobou stabilitu opraveného betonu bez rizika vnitřního narušení korozí.
Otázka: Jak zvýšit pevnost betonu pomocí helikální výztuže?
Vložením výztuže do drážek a zalitím maltou vytvoříte v betonu aktivní zpevňující prvek. Toto řešení efektivně přenáší tahové síly a brání dalšímu šíření trhlin v konstrukci.
Otázka: Jaké nástroje jsou potřeba pro aplikaci helikální výztuže?
Připravte si diamantovou frézku na řezání drážek, průmyslový vysavač pro čištění, pákové nůžky a nářadí pro nanášení malty. Správné vybavení je klíčem k dodržení technologického postupu.
