Profil U ocel představuje základní typ ocelového profilu, který díky svému tvaru nabízí pevnost i variabilitu v konstrukcích. Tento hutní materiál se uplatňuje především tam, kde je potřeba spojit vysokou nosnost s jednoduchou montáží. Díky konstrukční oceli v profilu U vznikají stabilní a odolné konstrukce pro široké spektrum použití.
📝 Hlavní myšlenky
- Profil U ocel má tvar písmene U a je klíčovým prvkem v hutním průmyslu s tloušťkou materiálu až 30 mm.
- Používá se zejména v nosných konstrukcích, rámech a podpěrách díky vysoké pevnosti a stabilitě.
- Rozměry a standardy profilu U jsou definovány normami a umožňují přesné dělení řezem s úhlem od -60° do +60°.
- Mechanické vlastnosti zahrnují mez kluzu a pevnost v tahu, které umožňují konstrukční využití v různých typech staveb.
- Důležitou součástí péče je ochrana proti korozi, která prodlužuje životnost profilu v náročných prostředích.

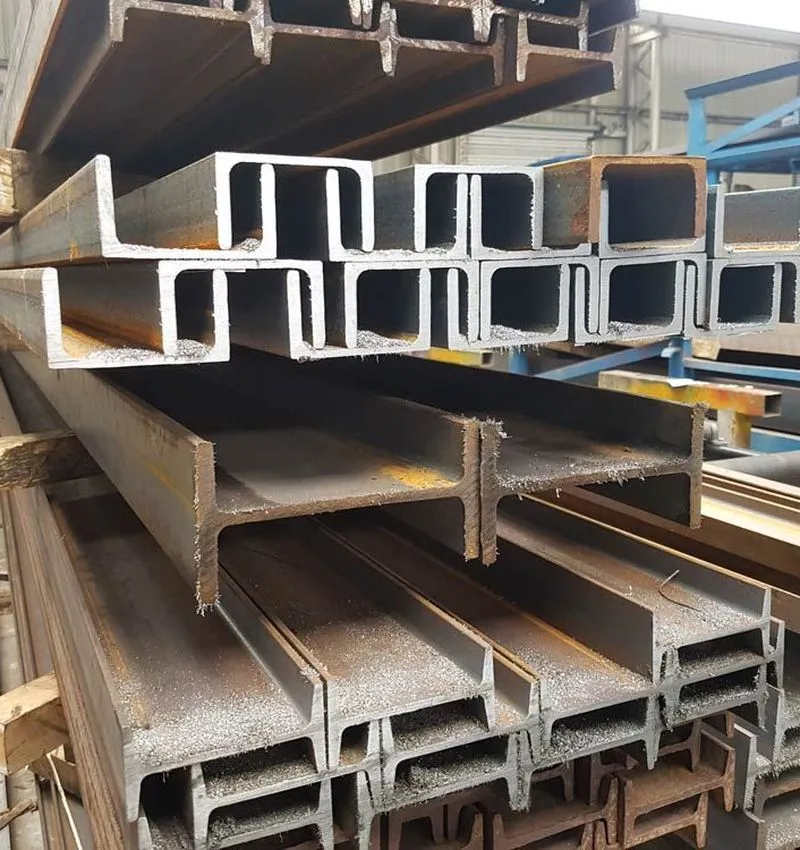

Co je profil U ocel a jaký má tvar
Profil U ocel je ocelový nosný prvek s průřezem ve tvaru písmene U, který se řadí mezi konstrukční profily využívané v hutním průmyslu a stavebnictví. Tento tvar vytváří otevřený žlábek se dvěma svislými stojinami a vodorovnou patkou, což zajišťuje vysokou pevnost v ohybu a zároveň usnadňuje montáž ocelových profilů do různých konstrukcí. Profil U je vyráběn z konstrukční oceli, která nabízí optimální kombinaci mechanických vlastností, jako je pevnost v tahu a odolnost vůči mechanickému namáhání.
Co je to profil U ocel a k čemu se používá
Profil U se odlišuje od jekl profilu především tvarem průřezu – zatímco jekl má uzavřený obdélníkový nebo čtvercový průřez, profil U má otevřený tvar s žlábkem, což umožňuje jeho efektivní použití jako nosného prvku v konstrukcích. Díky tomuto tvaru se profil U často používá pro nosné rámy, podpěry, průvlaky a podlahové nosníky, kde je vyžadována kombinace vysoké pevnosti a relativně nízké hmotnosti. Konstrukční ocel použitá na výrobu profilu U má mechanickou pevnost v tahu typicky od 235 do 355 MPa, což zajišťuje dostatečnou odolnost proti zatížení.
Profil U je vhodný pro montáž ocelových konstrukcí, protože jeho tvar usnadňuje spojování s dalšími profily a prvky pomocí šroubů, svárů nebo spojovacích prvků. Povrchové úpravy profilů U, jako jsou zinkování nebo nátěry, významně snižují riziko koroze oceli, čímž prodlužují životnost konstrukce i v náročných podmínkách.
Tip: Častou chybou při použití profilu U je podcenění správného povrchového ošetření, což vede k rychlejší korozi a následnému oslabení nosné schopnosti profilu. Proto doporučuji vždy volit profily s odpovídající protikorozní úpravou podle prostředí, ve kterém budou instalovány.
Profil U se hodí zejména pro stavby a průmyslové konstrukce, kde je potřeba pevný nosný prvek s otevřeným průřezem. Naopak není vhodný pro aplikace vyžadující uzavřený průřez s vyšší torzní tuhostí, kde je lepší volbou jekl nebo jiné typy ocelových profilů.
| Charakteristika | Popis |
|---|---|
| Tvar průřezu | Otevřený žlábek ve tvaru písmene U |
| Materiál | Konstrukční ocel s pevností 235-355 MPa |
| Použití | Nosné rámy, podpěry, průvlaky, podlahové nosníky |
| Povrchová úprava | Zinkování, nátěry proti korozi |
| Montáž | Šrouby, sváry, spojovací prvky |
| Výhody | Vysoká pevnost, snadná montáž, nízká hmotnost |
Profil U ocel představuje klíčový nosný prvek v hutním průmyslu a stavebnictví, který díky svému tvaru a mechanickým vlastnostem zajišťuje stabilitu a pevnost konstrukcí. Jeho otevřený tvar umožňuje flexibilní montáž a spojování, což z něj činí nezbytný prvek pro různé typy nosných konstrukcí.
Technické parametry a geometrické rozměry profilu U ocel
Rozměry a tolerance profilu U ocel
Profil U ocel se vyrábí s tloušťkou stěny do 30 mm, přičemž základní geometrické parametry zahrnují výšku profilu v rozmezí 50 až 300 mm, šířku příruby od 30 do 100 mm a tloušťku stěny od 4 do 30 mm. Dělení materiálu probíhá pásovou pilou s možností řezů pod úhly od -60° do +60°, což umožňuje přesné přizpůsobení profilu požadavkům montáže. Tyto rozměry a tolerance odpovídají normám hutního průmyslu, zejména ČSN EN 10056, které garantují kompatibilitu a spolehlivost profilu v konstrukčních aplikacích.
| Rozměr | Rozsah hodnot | Poznámka |
|---|---|---|
| Výška (mm) | 50-300 | Základní vertikální rozměr profilu U |
| Šířka příruby (mm) | 30-100 | Ovlivňuje nosnost a stabilitu profilu |
| Tloušťka stěny (mm) | 4-30 | Maximální hodnota dle ČSN EN 10056 |
Druhy ocelových profilů a jejich vztah k profilu U
Ocelové profily se dělí na základní typy: profil U, I, L a jekl. Profil U má otevřený tvar průřezu ve tvaru písmene U, což poskytuje výhodu snadného připojení a montáže v porovnání s uzavřeným jekl profilem. Tento profil je preferován v konstrukcích vyžadujících pevnost a stabilitu, například v nosných rámech a podpěrách. Mechanické vlastnosti profilu U, jako je pevnost v tahu a ohybu, jsou definovány normami hutního průmyslu a liší se od ostatních profilů, což ovlivňuje jejich použití v různých stavebních a průmyslových konstrukcích.
Co znamená označení profil U u oceli
Označení profil U u oceli definuje otevřený tvar průřezu připomínající písmeno U, který obsahuje přesně stanovené rozměry výšky, šířky příruby a tloušťky stěny. Tento profil je standardizován podle normy ČSN EN 10056 a dalších evropských standardů, které určují přesné geometrické parametry a mechanické vlastnosti. Standardizace umožňuje přesnou identifikaci profilu U a jeho správný výběr pro konkrétní konstrukční aplikace v hutním průmyslu a stavebnictví. Profil U je jedním z nejčastěji používaných ocelových profilů díky své univerzálnosti a pevnostním parametrům.
Odborná rada: Při výběru profilu U dbejte na dodržení doporučených rozměrů a tloušťky stěny podle konstrukčního zatížení a normy ČSN EN 10056. Poddimenzování tloušťky materiálu může vést k rychlejší korozi oceli a následnému snížení stability celé konstrukce.
Mechanické vlastnosti a význam profilu U v konstrukcích
Profil U ocel patří mezi základní ocelové profily používané v konstrukcích pro svou vysokou pevnost a stabilitu. Jeho mechanické vlastnosti, jako mez kluzu, modul pružnosti a pevnost v tahu, přímo ovlivňují jeho schopnost přenášet zatížení a odolávat deformacím. Tyto hodnoty jsou klíčové při návrhu a montáži ocelových profilů v různých typech staveb.
Mez kluzu a pevnost v tahu
Mez kluzu profilu U ocel se běžně pohybuje mezi 235 až 355 MPa, což znamená hranici, při které materiál začíná plasticky deformovat. Pevnost v tahu může dosahovat hodnot až kolem 510 MPa, což zajišťuje vysokou odolnost vůči tahovým a tlakovým silám. Tyto parametry umožňují použití profilu U v nosných konstrukcích, kde beton sám nestačí přenést zatížení.
Modul pružnosti a jeho vliv
Modul pružnosti konstrukční oceli u profilu U je přibližně 210 000 MPa, což znamená výraznou tuhost materiálu. Tento parametr určuje, jak se ocelový profil deformuje pod zatížením a ovlivňuje stabilitu konstrukce. Vysoký modul pružnosti zaručuje minimální průhyb a spolehlivost při montáži ocelových profilů i v náročných podmínkách.
Tip: Při návrhu konstrukce s profilem U z konstrukční oceli doporučuji konzultovat specifické mechanické parametry s odborníkem, zvláště pokud jde o zatížení nebo prostředí s rizikem koroze oceli.
Praktické použití profilu U ocel ve stavebnictví a průmyslu
Profil U ocel představuje základní typ konstrukční oceli s charakteristickým tvarem písmene U, který umožňuje efektivní rozložení zatížení a zajišťuje pevnost a stabilitu nosných konstrukcí, rámů a podpěr v průmyslových i stavebních aplikacích. Tento profil se běžně využívá při stavbě ocelových rámů, nosných sloupů, průmyslových zařízení, mostních konstrukcí a hal, kde je klíčová jeho schopnost přenášet vysoké mechanické zatížení.
Návod na použití ocelového profilu U v stavbě
Při montáži ocelových profilů U je nezbytné zajistit pevné kotvení a pravidelnou kontrolu proti korozi oceli, zejména u exteriérových konstrukcí vystavených vlivům počasí. Profil U se často kombinuje s dalšími hutními materiály, například s plochými nebo úhlovými profily, aby konstrukce dosáhla požadovaných mechanických vlastností a nosnosti. Praktické postupy pro efektivní použití profilu U zahrnují:
- volbu profilu s tloušťkou stěny od 5 mm do 30 mm podle požadovaného zatížení a rozměrů konstrukce
- aplikaci protikorozních nátěrů nebo pozinkování pro ochranu před korozi oceli, která by mohla snížit pevnost a životnost konstrukce
- přesné upevnění profilu pomocí šroubových spojů nebo svařování, aby se minimalizovaly vibrace a deformace během provozu
- využití profilu U jako nosného rámu nebo podpěry v kombinaci s dalšími ocelovými prvky, například jekly nebo roxory, pro zvýšení tuhosti a stability
Častá chyba: Nedostatečná ochrana proti korozi vede k rychlému snížení mechanických vlastností profilu U, což ohrožuje bezpečnost celé konstrukce.
Profil U se hodí pro konstrukce vyžadující pevnost a stabilitu, jako jsou nosné rámy hal, podpěry mostů a průmyslových zařízení. Naopak se nehodí pro aplikace s extrémními dynamickými zatíženími, kde jsou vhodnější speciální profily s vyšší odolností proti únavě materiálu.
Montáž, spojování a údržba profilu U ocel
Montáž a spojování profilu U z oceli vyžaduje přesné dělení a správné techniky, které zaručí pevnost a stabilitu konstrukce. Údržba se zaměřuje na prevenci koroze oceli, což prodlužuje životnost tohoto hutního materiálu v praxi.
Postup dělení a řezání profilu U ocel
Dělení materiálu probíhá nejčastěji pomocí pásové pily, která umožňuje čistý řez i u profilů do tloušťky 30 mm. Alternativně lze použít plasmový řez, vhodný pro rychlé a přesné dělení konstrukční oceli s minimální deformací. Správné dělení je základem pro kvalitní montáž ocelových profilů.
Techniky spojování a montáže
Spojování profilu U se provádí především svářením a šroubováním, přičemž každý způsob vyžaduje pečlivou přípravu a dodržení technologických postupů.
- Příprava ploch – očištění a zarovnání spojovaných částí
- Výběr metody spojení – podle zatížení a typu konstrukce
- Montáž ocelových profilů – dodržení přesných rozměrů a pozic
- Kontrola svárů a šroubových spojů – zajištění pevnosti a stability
Na co si dát pozor: častá chyba je nedostatečné očištění povrchu před svařováním, což zvyšuje riziko koroze a snižuje pevnost spoje.
Tip: Údržba profilu U pravidelně odstraňuje rez a aplikuje ochranné nátěry, čímž předchází korozi oceli a prodlužuje životnost konstrukce.
Ochrana proti korozi a dlouhodobá životnost profilu U ocel
Profil U ocel je vyroben z konstrukční oceli, která i přes své mechanické vlastnosti podléhá korozi oceli zejména v exteriérovém prostředí. Pro zajištění dlouhodobého využití a životnosti ocelového U profilu se proto využívají speciální způsoby ochrany proti korozi. Mezi nejčastější metody patří galvanizace a ochranné nátěry, které výrazně zpomalují chemické reakce způsobující rez.

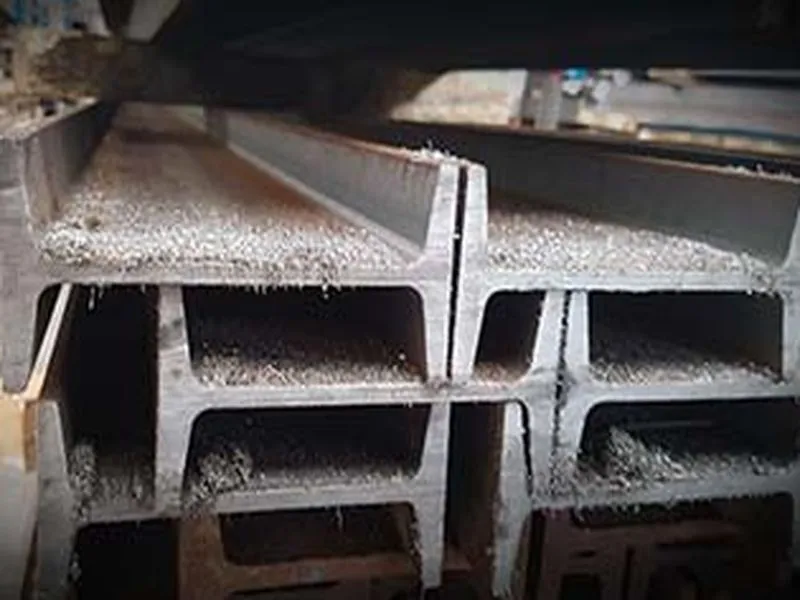

- Galvanizace – pokrytí profilu U vrstvou zinku, která chrání ocelové profily před vlhkostí a agresivními látkami.
- Nátěry – speciální antikorozní barvy a laky aplikované před montáží ocelových profilů zvyšují jejich odolnost proti povětrnostním podmínkám.
- Pravidelná údržba – kontrola a případné doplnění ochranných vrstev prodlužuje životnost profilu U ocel o několik desetiletí.
Tip: Na co si dát pozor při montáži ocelových profilů – poškození povrchové ochrany může vést k rychlejšímu rozvoji koroze, proto je důležitá pečlivá manipulace a pravidelná kontrola.
Díky těmto opatřením získává profil U ocel výhody použití, které zahrnují nejen vysokou pevnost, ale i dlouhodobou životnost v náročných podmínkách stavebních konstrukcí.
Porovnání profilu U s jinými ocelovými profily
Profil U ocel se odlišuje od ostatních ocelových profilů, jako jsou I profily a L profily, především tvarem a typem zatížení, které unese. Profil U má tvar podkovy nebo písmene U, což umožňuje jeho efektivní použití jako nosného rámu nebo podpěry v konstrukci. Naproti tomu I profily mají tvar písmene I a díky své geometrii snesou větší ohybové a tlakové síly, proto se často využívají ve větších konstrukcích s vysokou zátěží. L profily, zvané také úhlové, slouží spíše jako spojovací nebo vyztužovací prvky díky své jednoduché L podobě.
Jekl profil se liší od profilu U ocel tvarem – jde o čtvercový nebo obdélníkový uzavřený profil, který zvyšuje tuhost konstrukce a odolává torzním silám lépe než otevřené profily.
Jaké jsou rozdíly mezi U profilem a jinými ocelovými profily
| Profil | Tvar | Typické použití | Výhody |
|---|---|---|---|
| Profil U | U tvar | Nosné rámy, podpěry | Snadná montáž, dobrá únosnost |
| I profil | Tvar I | Hlavní nosné prvky | Vysoká pevnost, snese velké zatížení |
| L profil | Úhlový tvar (L) | Výztuže, spoje | Jednoduchost, vhodný pro úhly |
| Jekl profil | Uzavřený čtverec | Konstrukce s nutností tuhosti | Vysoká torzní odolnost |
Tip: Při montáži ocelových profilů je třeba věnovat pozornost ochraně proti korozi oceli, především u profilů s otevřeným průřezem, jako je profil U, aby nedošlo ke zhoršení mechanických vlastností. Profil U ocel se hodí pro lehčí konstrukce a podpůrné prvky, zatímco I profily využijete tam, kde je vyžadována vysoká únosnost. Jekl profil je vhodný tam, kde konstrukce potřebuje zvýšenou pevnost a odolnost vůči kroucení.
FAQ – Časté dotazy k profilu U ocel
Otázka: Jaké jsou základní rozměry profilu U ocel?
Standardní rozměry profilu U zahrnují výšku 50-300 mm, šířku 40-100 mm a tloušťku stěny 3-30 mm, což odpovídá běžným parametrům hutního materiálu.
Otázka: K čemu se profil U ocel nejčastěji používá?
Profil U se využívá především v konstrukcích jako nosné rámy, podpěry staveb a průmyslových zařízení díky své pevnosti a tvarové stabilitě.
Otázka: Jaké jsou mechanické vlastnosti profilu U z oceli?
Profil U nabízí mez kluzu mezi 235-355 MPa a vysokou pevnost v tahu, což umožňuje přenášet tahové i tlakové síly v konstrukcích.
Otázka: Jak se provádí dělení profilu U ocel?
Dělení probíhá pásovou pilou s možností řezu v úhlech od -60° do +60°, případně plasmovým řezem do tloušťky 30 mm.
Otázka: Jaké jsou doporučené metody spojování profilu U ocel?
Montáž ocelových profilů se realizuje svářením nebo šroubováním, podle typu konstrukce a požadované pevnosti spoje.
Otázka: Jak se chrání profil U ocel proti korozi?
Ocelové profily se chrání galvanizací, epoxidovými nátěry a pravidelnou údržbou povrchu, čímž se prodlužuje životnost materiálu.
Otázka: Jaký je rozdíl mezi profilem U a I profilem?
Profil U má otevřený tvar pro podpěry, zatímco I profil je uzavřenější a snáší vyšší zatížení v nosných konstrukcích.
Otázka: Co je jekl profil a jak se liší od profilu U?
Jekl je čtvercový nebo obdélníkový profil, který se liší tvarem a používá se na jiné typy konstrukcí než profil U.
Otázka: Jaké chyby se často dělají při montáži profilu U ocel?
Nejčastější chyby jsou nepravidelné dělení, nevhodné spojování a nedostatečná ochrana proti korozi oceli.
Otázka: Jak dlouho vydrží profil U ocel při správné údržbě?
Správně udržovaný profil U může vydržet i několik desítek let bez ztráty mechanických vlastností.
Otázka: Jak poznat kvalitní ocelový profil U?
Kvalitní profil má přesné rozměry, certifikát shody a splňuje normy konstrukční oceli v hutním průmyslu.
Otázka: Jaké druhy oceli se používají na výrobu profilu U?
Nejčastěji se používá konstrukční ocel s mezí kluzu 235-355 MPa, která poskytuje optimální pevnost a odolnost.
Otázka: Jaký je postup při práci s ocelovým U profilem?
Postup zahrnuje přípravu materiálu, přesné dělení, montáž ocelových profilů a následnou ochranu proti korozi.
Otázka: Kde se obvykle používá ocelový U profil?
Profil U se využívá ve stavebnictví, průmyslových konstrukcích, rámových systémech a jako podpěra strojních zařízení.
Otázka: Jaké jsou výhody použití profilu U ocel?
Mezi hlavní výhody patří vysoká pevnost, univerzálnost použití a relativně snadná montáž i údržba.
