Správné uzemnění a montáž hromosvodu jsou klíčové pro ochranu vašeho domu před úderem blesku a elektrickými přepětími. Základním krokem je volba vhodných materiálů a dodržení správné hloubky uzemnění, která zajistí spolehlivý odvod elektrického náboje do země. Tento návod vás provede praktickými postupy, jak bezpečně a efektivně instalovat hromosvod.
To hlavní z článku
- Norma ČSN EN 62305 stanovuje povinný výpočet rizika před instalací hromosvodu.
- Minimální hloubka uzemnění je 0,5 m, obvykle 0,8 m, pod nezámrznou hloubkou.
- Podpěry hromosvodu se instalují maximálně do vzdálenosti 1 m.
- Minimální průřezy vodičů jsou 6 mm² pro měď a 50 mm² pro ocel.
- Revize hromosvodu se doporučuje každých 5 let u běžných objektů a každé 2 roky u rizikových.
Jak správně provést uzemnění a montáž hromosvodu krok za krokem
Správné uzemnění hromosvodu vyžaduje dodržení přesného postupu, který zahrnuje výkop do hloubky minimálně 0,5 metru, správné uložení zemnících prvků a kvalitní montáž měděných vodičů s průřezem nejméně 6 mm². Podpěry hromosvodu je třeba instalovat maximálně jeden metr od sebe, aby byla zajištěna stabilita a bezpečný odvod bleskového proudu. Tento návod na montáž uzemnění a hromosvodu pomůže zajistit funkční a bezpečnou instalaci v souladu s normami.

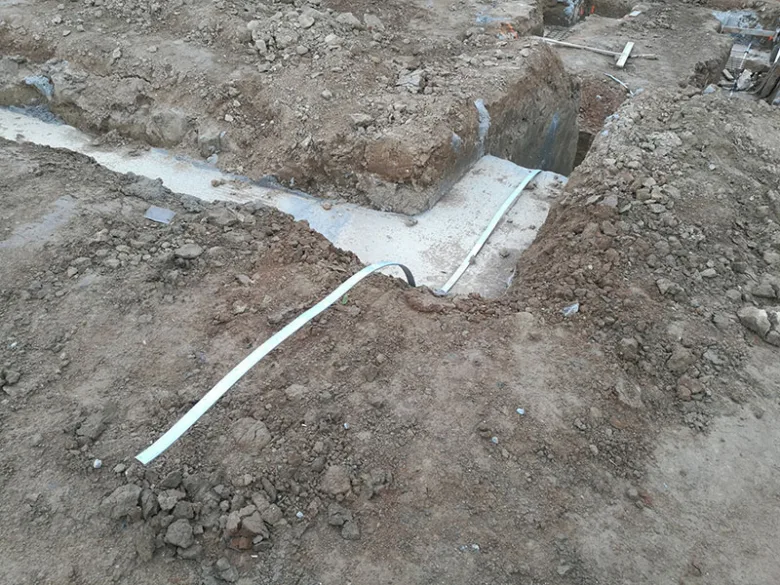

Příprava a výkop
Výkop pro uzemnění hromosvodu se provádí minimálně do hloubky 0,5 metru, což odpovídá i obvyklé nezámrzné hloubce v ČR. Výkop musí mít dostatečný prostor pro uložení zemnících prvků bez jejich deformace a umožnit následné zasypání materiálem s dobrými vodivými vlastnostmi.

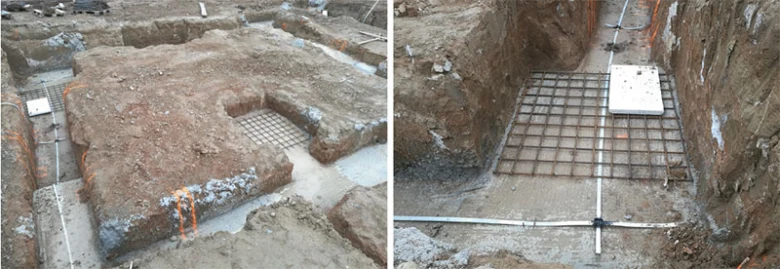

Uložení zemnících prvků
Zemnící pásky nebo zemnící tyče se vkládají do výkopu tak, aby pásky byly obklopeny betonem minimálně 50 mm ze všech stran. Beton zajišťuje pevné upevnění a zabraňuje korozi. Pečlivé uložení zemnících prvků je klíčové pro spolehlivé uzemnění a dlouhodobou funkčnost hromosvodu.
Montáž vodičů a propojení
Měděné vodiče s minimálním průřezem 6 mm² propojují zemnící prvky s jímací tyčí. Spoje musí být pevné, bez vůlí a chráněné proti korozi vhodnými prostředky, například speciálními svorkami nebo povrchovou úpravou. Správně provedená montáž vodičů je základem bezpečného uzemnění hromosvodu.
- Výkop – hloubka minimálně 0,5 m pod nezámrznou hloubkou
- Uložení zemnících pásků a tyčí – betonové obložení min. 50 mm
- Instalace podpěr hromosvodu – maximální vzdálenost 1 m
- Připojení měděných vodičů – průřez nejméně 6 mm², ochrana proti korozi
- Revize hromosvodu – měření odporu uzemnění po dokončení montáže
Odborná rada: Častou chybou je podcenění hloubky uzemnění nebo použití vodičů s příliš malým průřezem, což výrazně snižuje účinnost ochrany. Tento návod se hodí pro rodinné domy s běžnou plechovou střechou; pro složitější stavby doporučuji konzultaci s odborníkem.
Materiály a konstrukce hromosvodu a uzemnění
Základní materiály pro hromosvody
Pozinkovaná ocel je nejčastěji používaný materiál pro montáž hromosvodu díky své cenové dostupnosti a odolnosti proti korozi. Nerezová ocel nabízí vyšší mechanickou odolnost a životnost, ale její cena je přibližně o 30-50 % vyšší než u pozinkované oceli. Měď vyniká nejnižším elektrickým odporem (přibližně 1,68 × 10⁻⁸ Ω·m) a estetickým vzhledem, proto se používá tam, kde je požadována dlouhodobá spolehlivost a minimální odpor uzemnění. Pro uzemňovací soustavy se zpravidla volí měděné vodiče o průřezu minimálně 16 mm², u svodů pak 50 mm² a více, aby byla zajištěna dostatečná kapacita pro bezpečný odvod bleskového proudu.
Konstrukční části hromosvodu
Hromosvod sestává ze tří hlavních částí: jímací tyč, svody a uzemňovací soustava. Jímací tyč, obvykle o délce 1,5 až 3 metry, zachycuje blesk a musí být umístěna na nejvyšším místě objektu. Svody, vedené po obvodu stavby, přivádějí elektrický proud do země a jejich rozteč nesmí překročit 10 metrů, přičemž jejich podpěry se instalují maximálně v rozteči 1 metru. Uzemňovací soustava tvoří zemniče – pásky nebo tyče – které rozptylují elektrický náboj do země. Spojení mezi jímací tyčí, svody a zemniči musí být vodivé a trvalé, přičemž odpor uzemnění by měl být nižší než 10 Ω podle ČSN EN 62305-3 ed. 2. Častou chybou je nedostatečné propojení svodů s uzemňovací soustavou, což zvyšuje riziko poškození objektu.
Integrace s moderními technologiemi
Montáž hromosvodu musí respektovat instalace solárních panelů a zelených střech. Svody je nutné upevnit tak, aby nedošlo k mechanickému poškození panelů a zároveň byla zachována elektrická kontinuita. Pro uzemnění solárních panelů se doporučuje samostatné ekvipotenciální pospojování, které je propojeno s hlavní uzemňovací soustavou. U zelených střech je nezbytné použít izolované držáky a zajistit, aby svody nepoškodily hydroizolaci. Montáž hromosvodu smí provádět pouze kvalifikovaný montér s platným osvědčením podle Nařízení vlády č. 194/2022 Sb.
Tip: Při revizi hromosvodu a měření odporu uzemnění věnujte pozornost hloubce uzemnění, která by měla být minimálně 0,5 metru a ideálně pod nezámrznou hloubkou (cca 0,8 m), aby nedocházelo ke zvýšení odporu vlivem zamrznutí půdy. Pravidelně kontrolujte spoje a povrchovou korozi materiálů, zejména u pozinkovaných částí, aby byla zajištěna dlouhodobá bezpečnost a funkčnost uzemňovací soustavy.
Normy a legislativa týkající se hromosvodů a uzemnění
Normy a legislativa jsou zásadní pro správné provedení uzemnění a montáže hromosvodu. Dodržení platných předpisů zajišťuje bezpečnost a funkčnost ochrany před bleskem.
Platné normy a jejich význam
Hlavní platnou normou pro montáž hromosvodu a uzemnění je ČSN EN 62305, platná od roku 2009, která nahrazuje starší ČSN 341390. Tato norma detailně upravuje parametry hromosvodu i požadavky na materiály pro hromosvod a hloubku uzemnění.
Požadavek na výpočet rizika
Podle ČSN EN 62305 musí být součástí kolaudační dokumentace výpočet rizika zásahu bleskem, který provádí kvalifikovaný elektroprojektant. Tento výpočet určuje, jak správně zapojit hromosvod a jeho uzemnění tak, aby byla zajištěna maximální ochrana objektu.
Revize a kvalifikace montéra
Revize hromosvodu a měření odporu uzemnění se doporučují provádět každých 5 let u běžných objektů. Montáž hromosvodu a uzemnění smí realizovat pouze kvalifikovaný montér s platným osvědčením, což je klíčové pro bezpečnost a správnou funkci systému.
- ČSN EN 62305 stanovuje povinný výpočet rizika a parametry hromosvodu
- Revize hromosvodu by měla probíhat pravidelně každých 5 let
- Montáž hromosvodu a uzemnění je možná jen s odbornou kvalifikací montéra
Tip: Chyby při montáži uzemnění a hromosvodu často vznikají nedodržením hloubky uzemnění nebo použitím nevhodných materiálů, což snižuje bezpečnost ochrany.
Technické parametry a měření odporu uzemnění
Správné uzemnění hromosvodu vyžaduje dodržení přesných technických parametrů, zejména hodnoty odporu uzemnění. Pravidelné měření a údržba jsou nezbytné pro bezpečný provoz a souladu s platnými normami.
Požadované hodnoty odporu
Odpor uzemnění by měl být podle normy ČSN EN 62305-3 ed. 2 menší než 10 Ω. Tato hodnota zajišťuje dostatečné odvádění bleskového proudu do země a minimalizuje riziko poškození konstrukce i osob.
Typy zemničů a jejich umístění
Zemniče se dělí na typ A, což jsou kovové tyče nebo pásky zapuštěné do země, a typ B, tedy mělké výkopové zemniče. Kombinované zemniče spojují oba typy pro lepší účinnost a jsou doporučeny pro různé půdní podmínky.
| Typ zemniče | Popis | Použití |
|---|---|---|
| Typ A | Tyče nebo pásky | Hloubkové uzemnění |
| Typ B | Mělké výkopy | Plošné uzemnění v mělké hloubce |
| Kombinované | Kombinace typů A a B | Vyšší účinnost v různých podmínkách |
Měření odporu uzemnění v terénu
Pro měření odporu uzemnění se doporučuje čtyřvodičová metoda s použitím specializovaných měřicích přístrojů. Tento postup umožňuje přesné stanovení hodnoty odporu a odhalení případných závad.
Požadavky na uzemnění podle typu půdy a klimatu
V oblastech s nízkou vodivostí půdy je vhodné použít zemnící desky nebo zvýšit počet zemničů, aby bylo dosaženo požadované hodnoty odporu. Klimatické podmínky rovněž ovlivňují výběr materiálů a hloubku uzemnění.
Tip: Pro bezpečné a dlouhodobě funkční uzemnění hromosvodu doporučuji pravidelnou revizi hromosvodu a měření odporu uzemnění minimálně jednou za tři roky podle platných předpisů.
Ekvipotenciální pospojování a ochrana proti korozi
Význam ekvipotenciálního pospojování
Ekvipotenciální pospojování spojuje všechny kovové části budovy, které mohou být vodivě propojeny s elektrickým proudem, s hlavním uzemňovacím systémem. Tím se vyrovnávají elektrické potenciály a snižuje se riziko úrazu elektrickým proudem při přepětí nebo úderu blesku. Norma ČSN EN 62305 stanovuje, že ekvipotenciální pospojování musí zahrnovat kovové konstrukce, rozvody vody, topení, plynu, kovové rámy oken a dveří a další vodivé prvky v objektu. Toto propojení je nezbytné pro bezpečný provoz hromosvodu a elektrické instalace.
Metody ochrany proti korozi
Spoje uzemňovacích vodičů a zemničů se provádějí exotermickým svařováním, tlakových spojů nebo svorek, které nesmí poškodit vodiče ani snížit jejich vodivost. Pro zvýšení odolnosti proti korozi se spoje opatřují antikorozními pastami na bázi bitumenu nebo asfaltu, případně epoxidovými nátěry. Používají se také ochranné návleky nebo pásky, které zabraňují pronikání vlhkosti a chemických látek. Materiály jako pozinkovaná ocel nebo nerezová ocel mají zvýšenou odolnost, ale i u nich je ochrana spojů nezbytná pro zachování dlouhodobé funkčnosti.
Údržba a běžné chyby
Revize hromosvodu a měření odporu uzemnění by se měly provádět pravidelně, ideálně každých 5 let u běžných objektů a každé 2 roky u rizikových staveb podle ČSN EN 62305. Častou chybou je nedostatečné zabezpečení spojů proti korozi, což vede k narušení elektrického kontaktu a zvýšení odporu uzemnění nad povolenou hranici 10 Ω. Další častou chybou je použití nevhodných spojovacích materiálů, například hliníkových vodičů, které norma zakazuje. Nedostatečné ekvipotenciální pospojování kovových částí budovy může způsobit nebezpečné rozdíly potenciálů a zvýšit riziko úrazu.
Tip: Kontrolujte stav uzemnění a spojů hromosvodu alespoň jednou za dva roky, včetně měření odporu, aby bylo možné včas identifikovat korozi nebo uvolněné spoje a předejít selhání ochranného systému.
Údržba, revize a kontroly hromosvodu a uzemnění
Údržba, revize a kontroly hromosvodu a uzemnění jsou klíčové pro zajištění bezpečnosti a spolehlivosti celého systému. Správná pravidelnost a odborný přístup zabrání poruchám a sníží riziko požáru.
Doporučené intervaly revizí
Revize hromosvodu se provádí každých 5 let u běžných objektů. U rizikových objektů, kde hrozí zvýšené nebezpečí požáru, je nutná revize každé 2 roky. Respektování těchto intervalů patří mezi základní pravidla bezpečné údržby.
Co revize zahrnuje
Revize kontroluje stav uzemnění, spojů a vodičů včetně měření odporu uzemnění. Odborná kontrola ověřuje funkčnost a správnou montáž hromosvodu podle platných norem. Součástí je také posouzení materiálů pro hromosvod a hloubky uzemnění.
- kontrola svorek a spojů
- měření odporu uzemnění
- ověření integrity vodičů a ochranných prvků
- kontrola ekvipotenciálního pospojování
Tip: Při údržbě se vyhněte nejčastější chybě, kterou je zanedbání pravidelné revize, protože i malé poškození může ohrozit funkčnost celého systému.
Povinnost instalace hromosvodu a kdy není nutný
Povinnost instalace hromosvodu závisí především na typu a velikosti objektu, přičemž norma ČSN EN 62305 jasně definuje kritéria pro jeho montáž. U rodinných domů platí výjimka, ale hromosvod je nezbytný u větších a veřejných budov.
Kritéria pro povinnou instalaci
Norma ČSN EN 62305 stanovuje, že povinnost instalace hromosvodu platí zejména pro bytové domy, školní, zdravotnické a průmyslové objekty. Kritéria zahrnují výšku stavby nad 15 metrů, použití hořlavých materiálů a zvýšené riziko zásahu bleskem. Instalace zahrnuje správné uzemnění hromosvodu a pravidelné měření odporu uzemnění.
Situace bez povinnosti hromosvodu
Rodinný dům bez specifických rizik, jako jsou velké rozměry nebo hořlavé materiály, nemusí mít povinně hromosvod. Přesto se doporučuje montáž hromosvodu a jeho revize pro zvýšení bezpečnosti. Hloubka uzemnění a materiály pro hromosvod volíme podle typu půdy a platných norem.
Tip: Pravidelná revize hromosvodu pomáhá odhalit chyby při montáži a zajistit dlouhodobou ochranu objektu.
Časté dotazy
Jak hluboko je třeba uzemnit hromosvod?
Hloubka uzemnění by měla být minimálně 0,5 m, běžně se doporučuje 0,8 m pod nezámrznou hloubkou půdy.
Jaký materiál je nejlepší pro hromosvod?
Měď má nejlepší vodivost a dlouhou životnost, pozinkovaná ocel je levnější a odolná, nerezová ocel je odolná a dražší.
Jak často je třeba kontrolovat a revidovat hromosvod?
Revize se doporučuje každých 5 let u běžných objektů a každé 2 roky u rizikových objektů s nebezpečím požáru.
Jaký je maximální odpor uzemnění podle normy?
Maximální odpor uzemnění by měl být menší než 10 Ω podle normy ČSN EN 62305-3 ed. 2.
Kdo může montovat hromosvod?
Montáž hromosvodu smí provádět pouze kvalifikovaný montér s platným osvědčením podle Nařízení vlády č. 194/2022 Sb.
Kdy je povinný hromosvod na objektu?
Hromosvod je povinný u bytových domů, škol, zdravotnických a průmyslových objektů, případně budov s hořlavými materiály nebo nad určitou výškou.
Jak se měří odpor uzemnění?
Odpor uzemnění se měří čtyřvodičovou metodou pomocí speciálních měřicích přístrojů, umístěním pomocných elektrod v terénu.
Co je ekvipotenciální pospojování?
Je to propojení všech kovových částí budovy s uzemněním za účelem vyrovnání elektrických potenciálů a snížení rizika úrazu elektrickým proudem.
Jak chránit spoje hromosvodu proti korozi?
Používá se exotermické svařování, tlakové svorky a antikorozní nátěry jako asfaltový nebo bitumenový lak.
Jaké jsou časté chyby při montáži uzemnění a hromosvodu?
Nesprávné spoje, nedostatečná ochrana proti korozi a neplánovaná údržba vedou k poruchám a snížení bezpečnosti systému.
Jak se správně uzemňuje hromosvod na plechové střeše?
Při uzemnění hromosvodu na plechové střeše je nutné použít speciální svorky a vodiče, které zajistí pevné a trvalé spojení s kovovou krytinou, a připojit je k uzemňovací soustavě podle normy ČSN EN 62305.
Jak správně zapojit uzemnění rozvaděče v souvislosti s hromosvodem?
Uzemnění rozvaděče musí být propojeno s hlavním uzemňovacím bodem hromosvodu pomocí vodiče o minimálním průřezu 16 mm² měděného, aby byla zajištěna ekvipotenciální ochrana a bezpečnost elektrické instalace.
